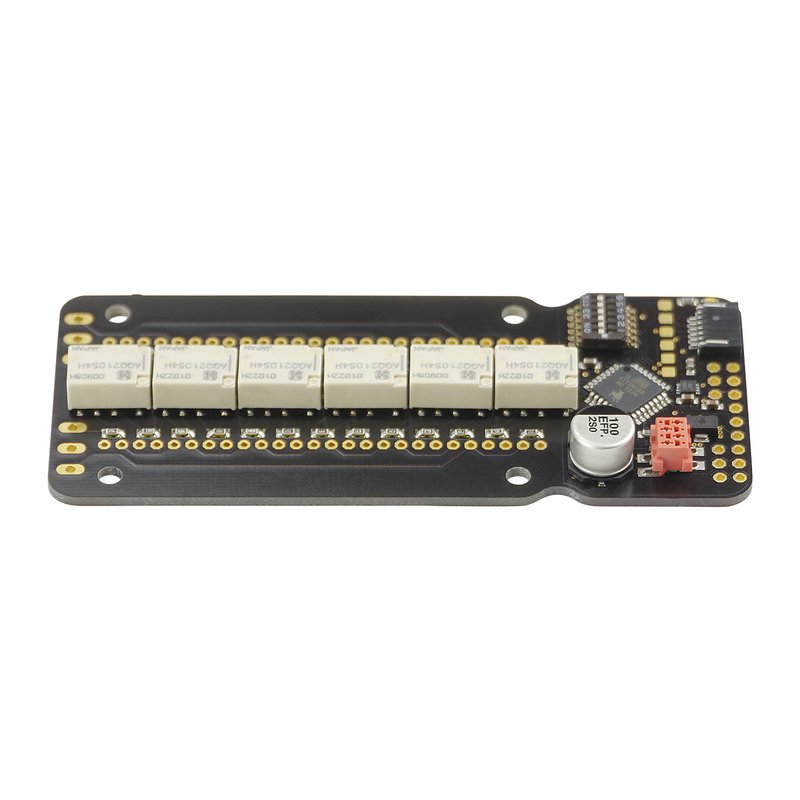

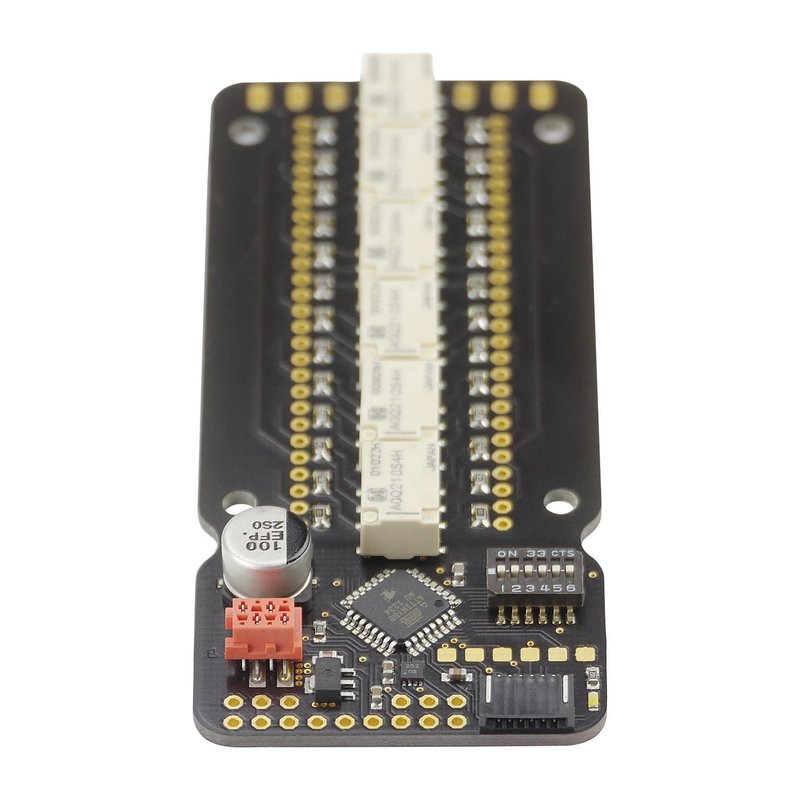

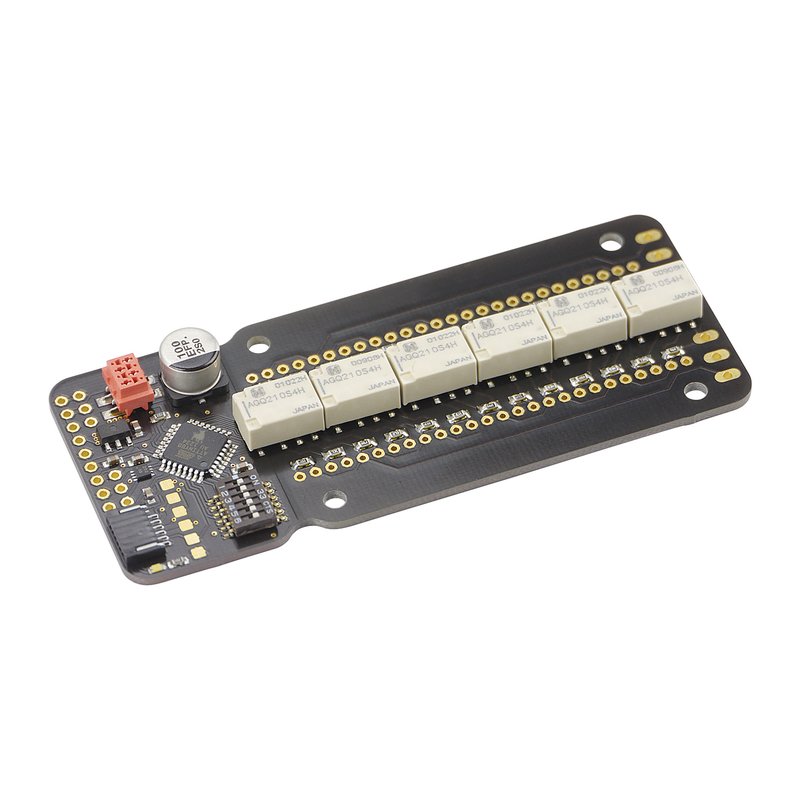

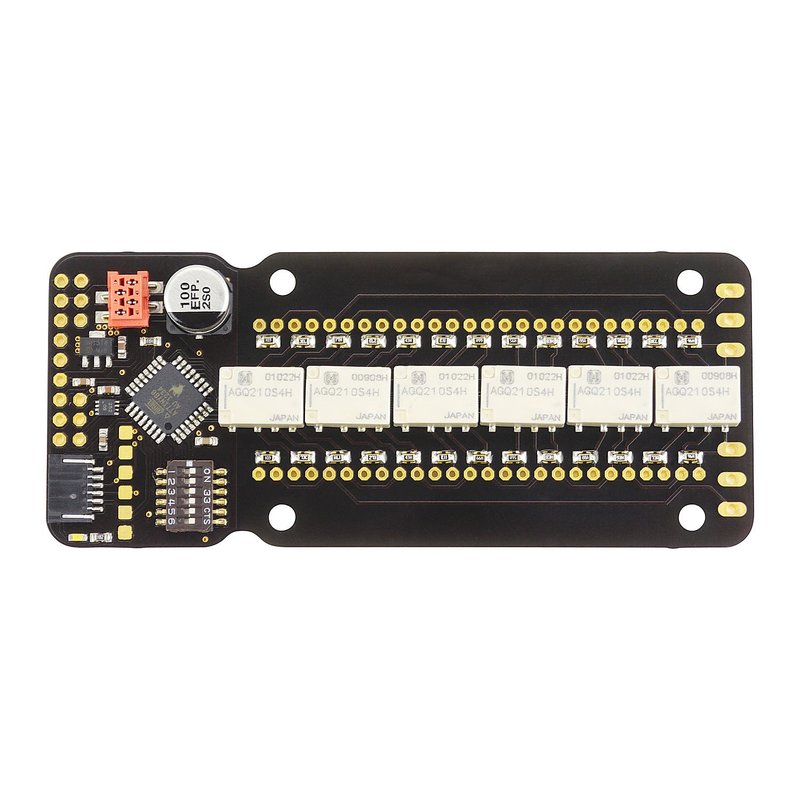

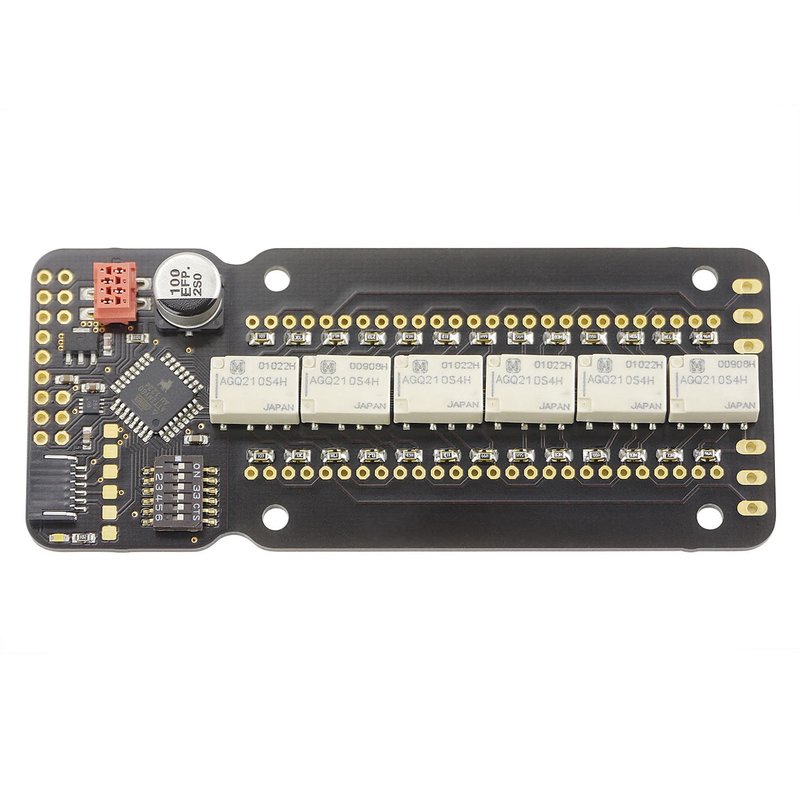

Der Relais-Abschwächer ist ein äusserst vielseitiges Stereo-Modul mit 6-stufiger Leiterschaltung, konstanter
Eingangs-Impedanz und 33 (mit infinite) oder 64 (ohne infinite) Abschwächungsstufen. Der Relays-Abschwächer bietet außerdem auch einstellbar durch den DIP 3 Schalter eine Relay-Wahlschalter Funktion. So arbeitet der Relays-Abschwächer wahlweise als Abschwächer oder Wahlschalter. Die Bedienung erfolgt mit Encoder oder motorisiertem Potentiometer, mit IR-Fernbedienungsoption und UARTSchnittstelle. Alternativ steht eine Host-Betriebsart zur Verfügung, mit der sich bis zu 16 Module verteilt oder gestapelt, über einen Bus ansteuern lassen (Knotenadresse einstellbar). Der Abschwächer ist entweder mit bestückten SMT-Widerständen, oder unbestückt erhältlich (kundenseitige Bestückung mit THT-Widerständen). Ein DIP-Schalter dient zur Konfiguration diverser Funktionen im Lokal-Betrieb oder zur Wahl der Knotenadresse im Host-Betrieb. Für die Positionsanzeige bei Encoder-Bedienung ist ein Display-Modul als Zubehör erhältlich.

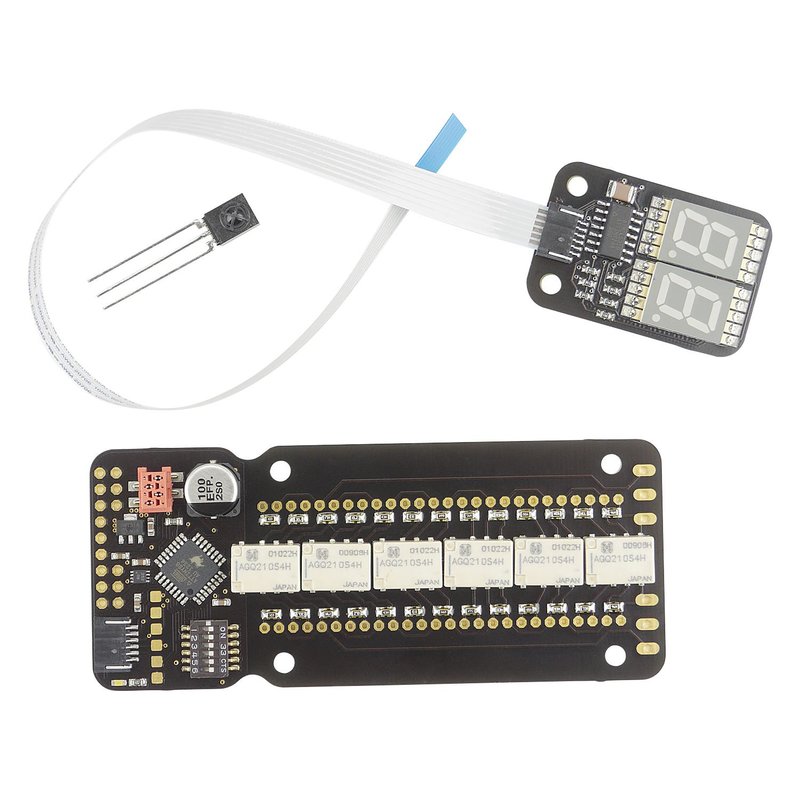

Sie sehen eine Beispielkonfiguration mit Encoder, Displaymodul und IR Empfänger welche optional bei uns erworben werden können uns nicht im Lieferumfang enthalten sind.
Eigenschaften
- 6-stufiger stereo Leiter-Abschwächer mit konstanter Eingangsimpedanz
- Wählbar zwischen 33 und 64 Abschwächungs-Stufen
- Wählbar zwischen Abschwächer oder Wahlschalter

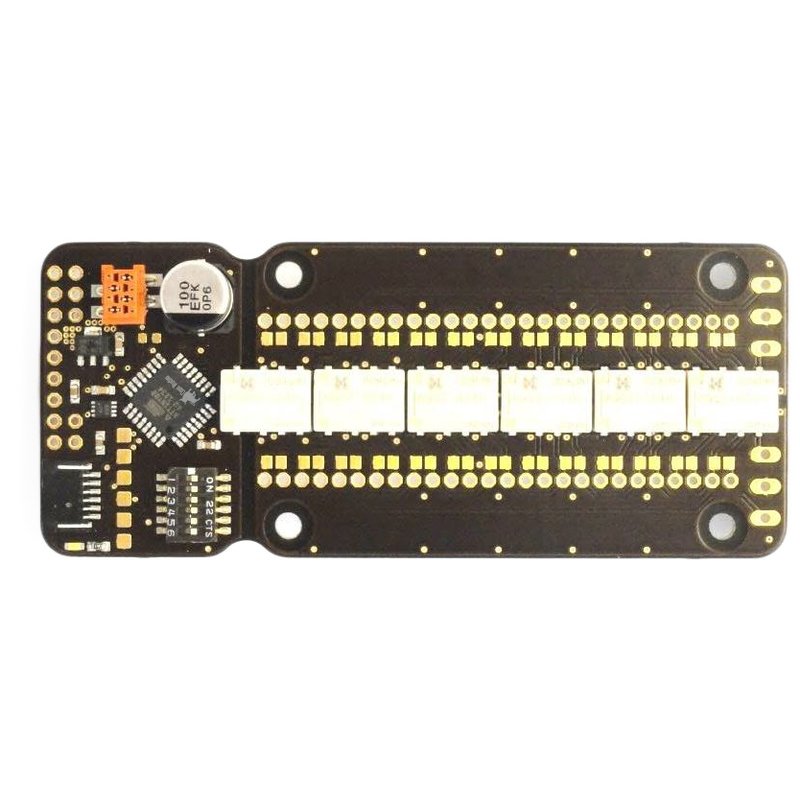

- Unbestückte THT Edition
- Bedienung mit Encoder oder motorisiertem Potentiometer und IR-Option
- UART-Schnittstelle mit einstellbarer Knoten-Adresse
- Optionales Display-Modul
Kundenspezifische Anpassungen
- Widerstandswerte und Abschwächungskurven
- IR-Protokolle, Funktionen und Kabelanbindungen
Anwendungen
- Mischpulte und Studio-Einrichtungen
- High-end, Heim-Anwendungen
Lieferumfang
- 1 x Elma Relay Attenuator THT, 2 Channels
| Funktion: | Lautstsärkeregler |
| Versandgewicht: | 0,01 Kg |
| Artikelgewicht: | 0,01 Kg |
