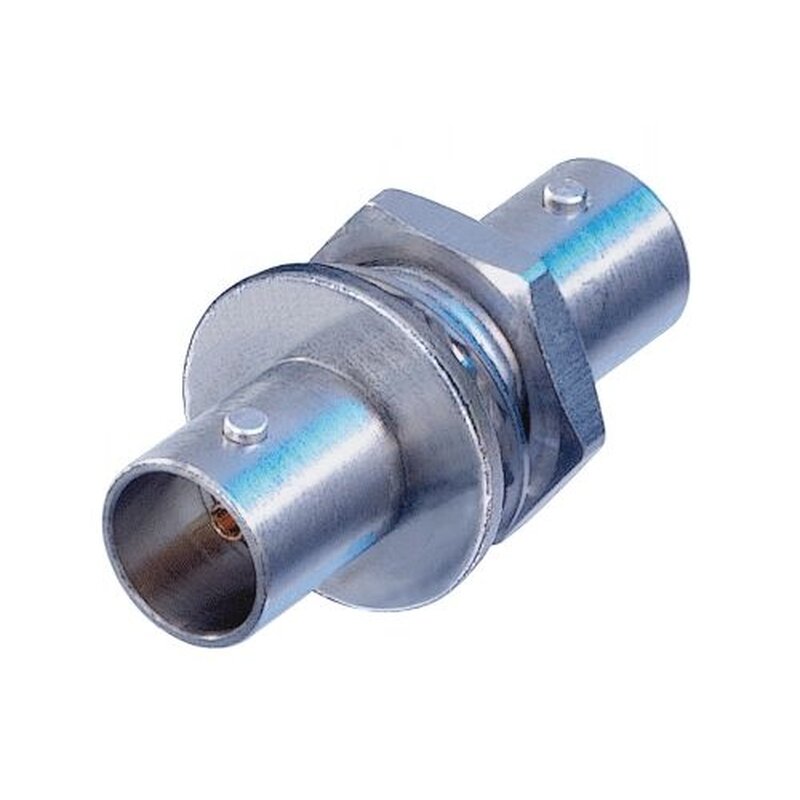

Neutrik NBB75FG Kabelbuchse Panel Version
BNC Kabelbuchse zur Panel-Montage, Durchführung, geerdet
Neutriks 75 ? BNC Kabelbuchsen zur Panel-Montage bieten ausgezeichnete Rückflussdämpfungswerte und sind daher bestens für serielle und digitale (HD) Videosignale geeignet. Der gefräste Messingkörper gewährleistet eine über lange Zeit extrem robuste und nicht abnützende Verbindung.
Features & Benefits
- Vergoldeter Käfigkontakt
- Exakte 75 ? Impedanz, ideal für HD Signale (geringste Rückflussdämpfung)
- Geerdete Panel Montage
Neuer Käfigkontakt
- Geschlossenes Kontaktdesign - extrem robust
- Vergoldeter Käfigkontakt - beste Schirmung und niedrigster Durchgangswiderstand
Produkt
Titel
NBB75FG
Verbindungstyp
BNC 75 ?
Geschlecht
female
Elektrische Daten
Signal Type
HD, SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV
Durchgangswiderstand
? 3 m? (inner)
Durchgangswiderstand
? 2 m? (outer)
Durchschlagsfestigkeit
1,5 kVdc
Impedanz
75 ?
Isolationswiderstand
> 5 G?
Nennspannung
<50 V
VSWR
?1.050/>32 dB up to 1 GHz
?1.065/>30 dB up to 2 GHz
?1.100/>26 dB up to 3 Ghz
?1.065/>30 dB up to 2 GHz
?1.100/>26 dB up to 3 Ghz
Mechanische Daten
Einsteckkraft
< 25 N
Lebensdauer
> 1000 mating cycles
Verriegelung
Bayonett
Einbaurichtung
Front mounting
Gehäuseform
12.7 mm
Material
Kontakte
Brass (CuZn39Pb3), 0.2 µm AuCo (Center contact)
Einsatz
PTFE
Gehäuse
Polyacetal (POM) (Insulation Sheell)
Gehäusebeschichtung
Optalloy®
Umwelt
Temperaturbereich
-30 °C to +85 °C
| Serie: | BNC Panel |
