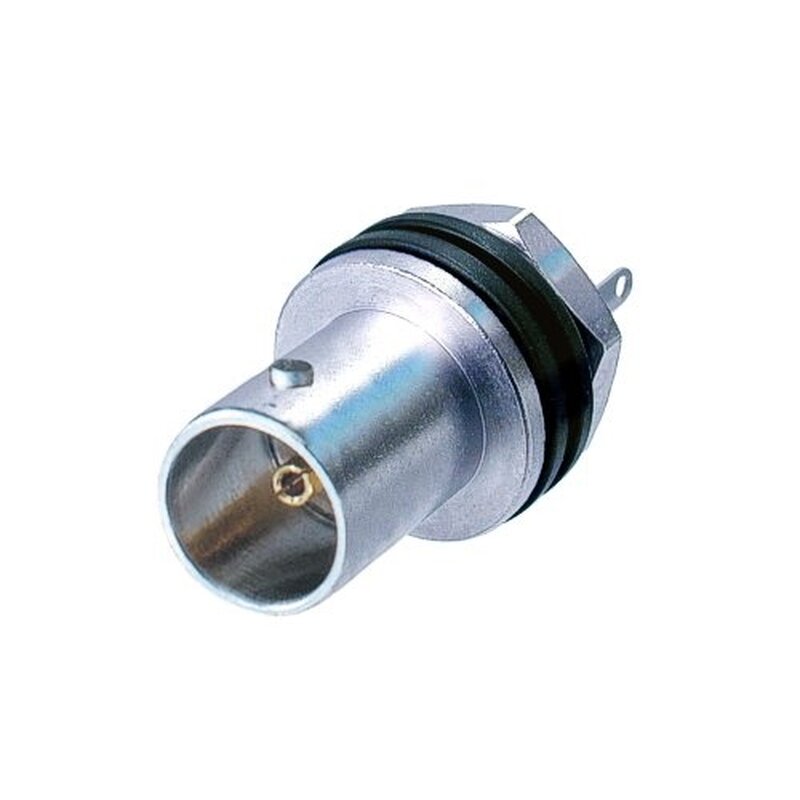

Neutrik NBB75SI Kabelbuchse Panel Version
BNC Kabelbuchse zur Panel-Montage, Lötkontakte, isoliert
Neutriks 75 ? BNC Kabelbuchsen zur Panel-Montage bieten ausgezeichnete Rückflussdämpfungswerte und sind daher bestens für serielle und digitale (HD) Videosignale geeignet. Der gefräste Messingkörper gewährleistet eine über lange Zeit extrem robuste und nicht abnützende Verbindung.
Features & Benefits
- Vergoldeter Innenkontakt
- Exakte 75 ? Impedanz, ideal für HD Signale (geringste Rückflussdämpfung)
- Isolierte Panel Montage (verhindert mögliche Erdungsprobleme und Einflüsse durch andere Verbindungen, die über dasselbe Panel geleitet werden)
- Geerdete Panel Montage möglich (Isolationsscheibe entfernen)
Produkt
Titel
NBB75SI
Verbindungstyp
BNC 75 ?
Geschlecht
female
Elektrische Daten
Signal Type
HD, SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV
Durchgangswiderstand
? 3 m? (inner)
Durchgangswiderstand
? 2 m? (outer)
Durchschlagsfestigkeit
1,5 kVdc
Impedanz
75 ?
Isolationswiderstand
> 5 G?
Nennspannung
<50 V
VSWR
?1.050/>32 dB up to 1 GHz
?1.065/>30 dB up to 2 GHz
?1.100/>26 dB up to 3 Ghz
?1.065/>30 dB up to 2 GHz
?1.100/>26 dB up to 3 Ghz
Mechanische Daten
Einsteckkraft
< 25 N
Lebensdauer
> 1000 mating cycles
Anschlussart
Solder contacts
Verriegelung
Bayonett
Einbaurichtung
Front mounting
Gehäuseform
12.7 mm
Material
Kontakte
Brass (CuZn39Pb3), 0.2 µm AuCo (Center contact)
Einsatz
PTFE
Gehäuse
Polyacetal (POM) (Insulation Sheell)
Gehäusebeschichtung
Optalloy®
Umwelt
Temperaturbereich
-30 °C to +85 °C
