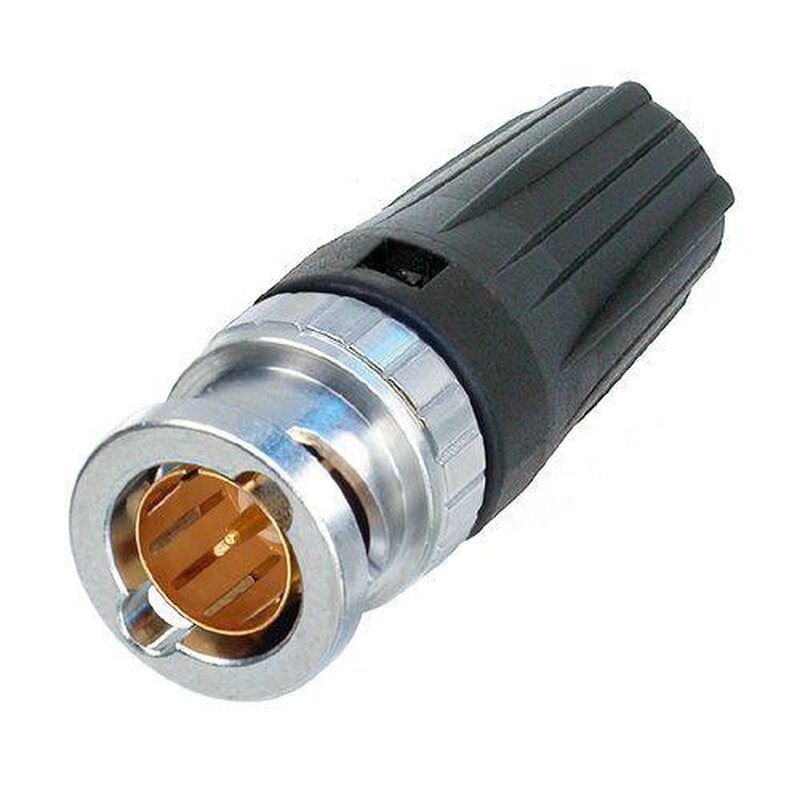

Der 75 ? rearTWIST HD Tiny BNC Kabelstecker wurde für kleine Kabeldurchmesser entwickelt. Die zusätzliche Führungshülse erleichtert die kritische Montage von dünnen und Multicore-Kabeln.
Wie alle Neutrik BNCs bietet er ausgezeichnete Rückflussdämpfungswerte und ist daher bestens für HD Anwendungen geeignet.
Die patentierte rearTWIST Spannhülse garantiert ein einfaches Handling, selbst bei hoher Steckerdichte und bietet die Möglichkeit für farbliche
Kennzeichnung.
Passende Kabel:
Belden 1865A, CommScope 7536
Crimp Grösse:
Pin: 1.6 mm (square)
Schirm: 5.0 mm (hex)

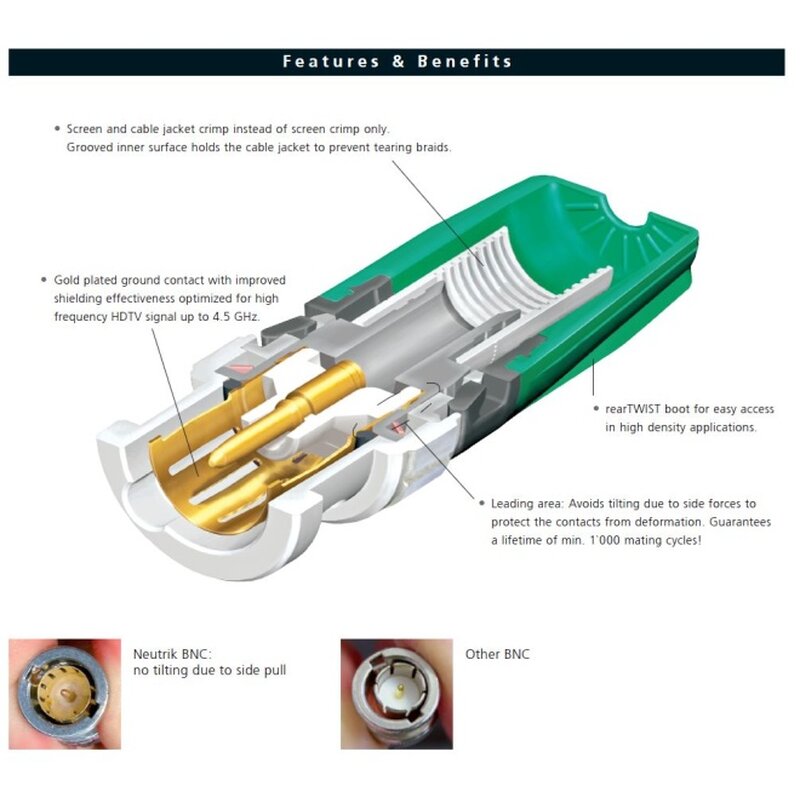

Features & Benefits
- Die rearTWIST Verriegelung bietet sich für versenkte Einbaubuchsen an, da der Kabelstecker an der hervorstehenden Knickschutztülle (Patent DE 100 48507) gedreht werden kann
- Einfache Handhabung bei sehr engen Platzverhältnissen
- Vereinfachte Montage von dünnen und Multicore-Kabeln
- Führungsbereich: Verhindert kippen durch seitliche Krafteinwirkung um Kontakte vor Verbiegen zu schützen. Garantiert eine Lebensdauer von min. 1`000 Steckzyklen!
- Ausgezeichneter Kabelschutz und Zugentlastung
- Exakte 75 ? Impedanz, ideal für HD Signale (geringste Rückflussdämpfung)
- Zerspanend hergestellte Messingteile in Präzisionsqualität für eine hervorragende Lebensdauer
- Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz
- Schirm und Mantel Crimp Techonologie verhindert das Freiliegen des Masse Schirmgeflechts
- Bei der Montage gibt das Einrasten des Steckerpins in den Isolator ein taktiles Feedback
- Die rearTWIST HD BNC Steckverbinder wurden von der Rundfunk-Betriebstechnik (RBT) für ARD und ZDF auf HDTV-Tauglichkeit untersucht und sind im Einsatz
- Das Zubehör beinhaltet 10 verschiedenfarbige Knickschutztülle, Crimpwerkzeug und -einsätze
Produkt
Elektrische Daten
?1.14/>24 dB up to 2 GHz
?1.22/>20 dB up to 3 Ghz
Mechanische Daten
Material
Umwelt
| Serie: | BTC |
