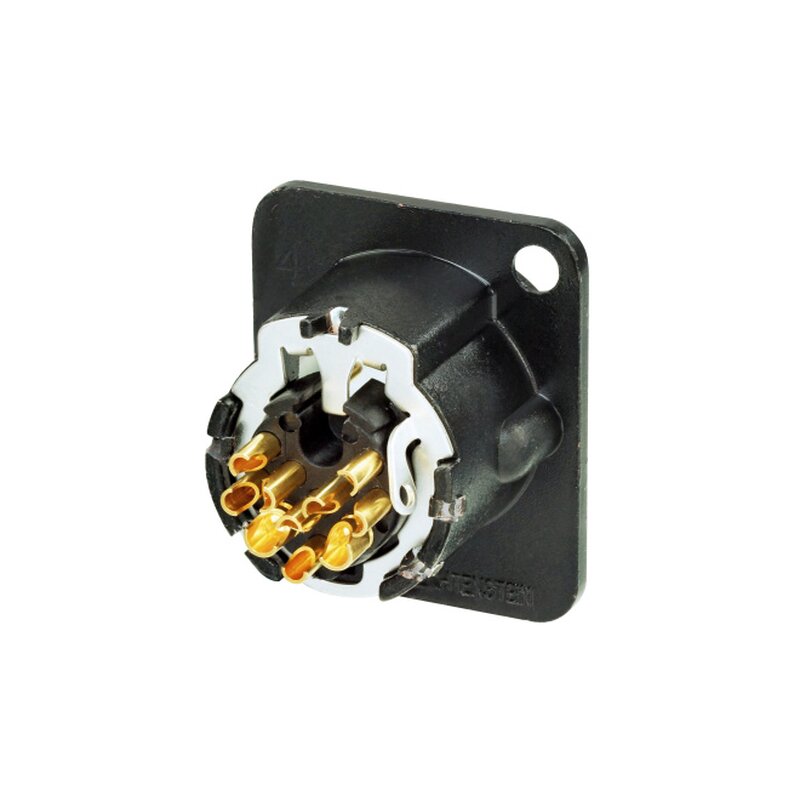

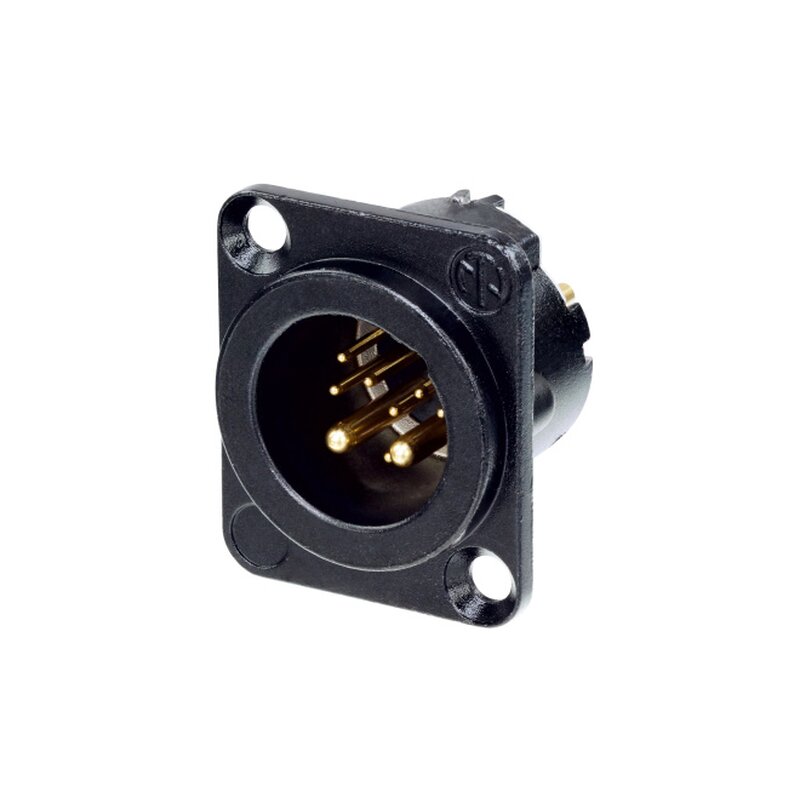

Neutrik NC10MD-LX-B XLR Einbausteckverbinder
8 + 2-poliger Einbaustecker, schwarz-verchromtes Standard D Metallgehäuse, duplex Massekontakt
Features & Benefits
- Für Datenübertragung geeignet ? CAT 5e Leistung mit bis zu 16 A und 50 V Stromversorgung ? übertrifft PoE+ Leistung
- Extrem robust im Vergleich zu RJ45 Steckverbindern
- Metallgehäuse bietet beste Rundumschirmung gegen hochfrequente und elektromagnetische Störungen
- Installationskompatibilität durch Standard D Gehäuse
- Duplex Massekontakt für beste Kontaktintegrität zwischen Einbaubuchse und Kabelstecker
Produkt
Titel
NC10MD-LX-B
Typ
Chassis
Verbindungstyp
XLR
Geschlecht
male
Elektrische Daten
Durchgangswiderstand
? 3 m?
Durchschlagsfestigkeit
1 kVdc (initial), 0.1 G? (after damp heat test)
Isolationswiderstand
> 10 G?
Anzahl elektrischer Kontakte
8 + 2
Nennstrom pro Kontakt
16 A (power pins), 3 A (data pins)
Transmission performance
CAT 5e
Mechanische Daten
Einsteckkraft
? 20 N
Aussteckkraft
? 20 N
Lebensdauer
> 1000 mating cycles
Leiterquerschnitt
2.5 mm² / AWG 14 (power pins), 1 mm² / AWG 18 (data pins)
Material
Kontaktbeschichtung
0.2 µm Au hard alloy over 2 µm Ni
Kontakte
Brass (CuZn39Pb3)
Einsatz
Polyamide (PA 6.6 30 % GR)
Verriegelungselement
Steel Ck67
Gehäuse
Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung
Black chromium
Umwelt
Entflammbarkeit
UL 94 HB
Schutzklasse
IP 40
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-30 °C to +80 °C
Manufacturing Standard
IEC 61076-2-103
| Serie: | DLX |
| Gehäuse: | Schwarz verchromt |
