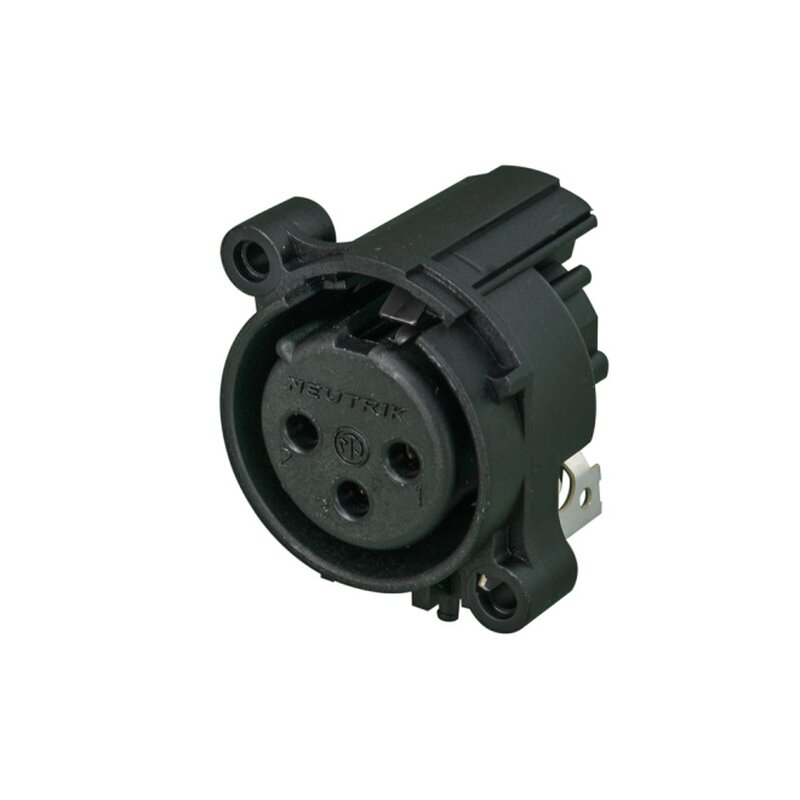

Neutrik NC3FAAH1-0 XLR Einbausteckverbinder
3 polige Chassisbuchse, Erdung: Gehäuse des Gegensteckers mit Pin 1 und Front Panel, horizontale Leiterplattenmontage, Rückhaltefeder anstatt Verriegelung
Günstigste XLR Chassis Serie im runden Plastikgehäuse zur Panelmontage. Frontplattenauschnitt und Leiterplatten Layout sind zu 100% mit der A Serie kompatibel. "Tulpenkontakt" mit hohem Kontaktdruck für höchste Beständigkeit. Entflammbarkeit UL94 HB. UL recognized component.
Features & Benefits
- Günstigste XLR Chassis Serie
- "Tulpenkontakt" mit hohem Kontaktdruck für höchste Beständigkeit
- Kontakte und PCB Anschlüsse teilweise mit Gold beschichtet für beste Leitfähigkeit und Lötbarkeit
Produkt
Titel
NC3FAAH1-0
Verbindungstyp
XLR
Geschlecht
female
Elektrische Daten
Kapazität zwischen Kontakten
? 4 pF
Durchgangswiderstand
? 6 m?
Durchschlagsfestigkeit
1,5 kVdc
Isolationswiderstand
> 10 G? (initial)
Nennstrom pro Kontakt
6 A
Nennspannung
< 50 V
Erdungsoptionen
Pin 1 connected direct to front panel and connector shell, no separate ground contact
Mechanische Daten
Einsteckkraft
? 20 N
Aussteckkraft
? 20 N
Lebensdauer
> 1000 mating cycles
Verriegelungskraft
> 20 separating force N
Anschlussart
Horizontal PCB mount
Verriegelung
Retention spring
Einbaurichtung
Rear mounting
Gehäuseform
A
Mounting
A-Screw
Material
Kontakte
Bronze (CuSn6)
Verriegelungselement
Steel Ck67
Gehäuse
Polyamide (PA 6.6 30 % GR)
Umwelt
Zulassungen
UL
Entflammbarkeit
UL 94 HB
Normenkompatibilität
IEC 61076-2-103
Schutzklasse
IP 40
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-30 °C to +80 °C
| Serie: | AA |
| Gehäuse: | Polyamide schwarz |
