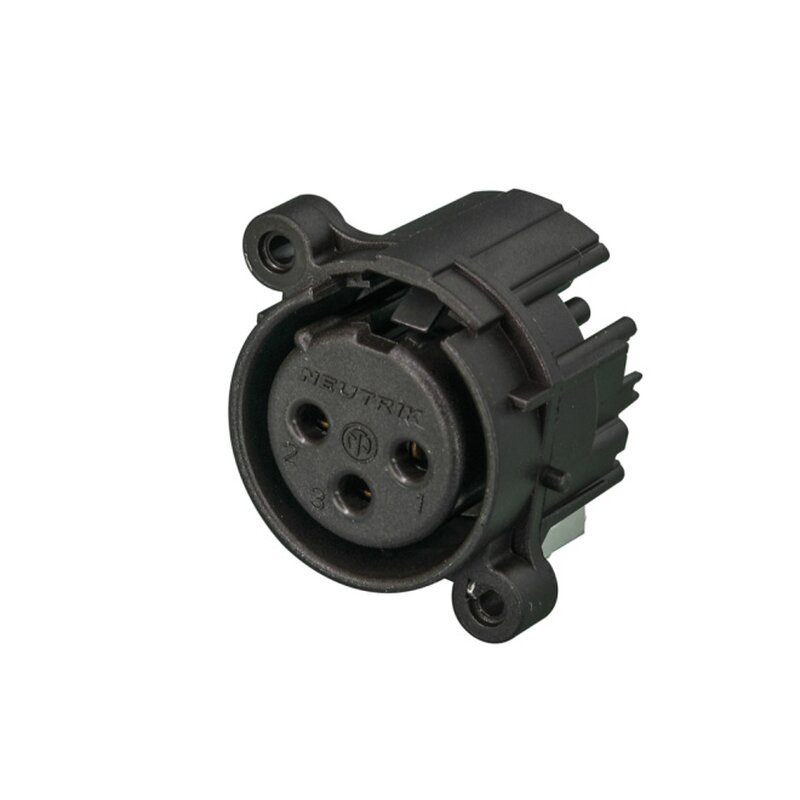

Neutrik NC3FAHL1-0 XLR Einbausteckverbinder
3 polige Chassisbuchse, Erdung: Gehäuse des Gegensteckers mit Pin 1 und Front Panel, linksseitige Leiterplattenmontage, Rückhaltefeder anstatt Verriegelung
Einbaubuchsen nach dem neuesten Stand der Technik im runden Plastikgehäuse zur Panelmontage.
Diese Buchsen mit kleinstem Einbaumass bieten eine sehr hohe Packdichte (23 mm zwischen den Steckerzentren), neu konstruierte, hartvergoldete
Tulpenkontakte und polierte Kontaktpunkte. UL recognized component.
Features & Benefits
- Kleinster XLR Einbaustecker, höchste Packdichte
- Plastik Gehäuse, Stahl Rückhaltefeder
- Female Tulpenkontakte
- Polierter Kontaktbereich, hartvergoldet
- Gehäuse Entflammbarkeit UL94V-0
Produkt
Titel
NC3FAHL1-0
Verbindungstyp
XLR
Geschlecht
female
Elektrische Daten
Kapazität zwischen Kontakten
? 4 pF
Durchgangswiderstand
? 6 m?
Durchschlagsfestigkeit
1,5 kVdc
Isolationswiderstand
> 10 G? (initial)
Nennstrom pro Kontakt
6 A
Nennspannung
< 50 V
Erdungsoptionen
Pin 1 connected direct to front panel and connector shell, no separate ground contact
Mechanische Daten
Einsteckkraft
? 20 N
Aussteckkraft
? 20 N
Lebensdauer
> 1000 mating cycles
Verriegelungskraft
> 20 separating force N
Verriegelung
Retention spring
Einbaurichtung
Rear mounting
Gehäuseform
A
Mounting
A-Screw
Material
Kontakte
Bronze (CuSn6)
Einsatz
Polyamide (PA 6.6 30 % GR)
Verriegelungselement
Steel Ck67
Umwelt
Zulassungen
UL
Entflammbarkeit
UL 94 V-0
Normenkompatibilität
IEC 61076-2-103
Schutzklasse
IP 40
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-30 °C to +80 °C
| Kontakte: | Goldbeschichtet |
| Serie: | etherCON Einbaubuchsen |
