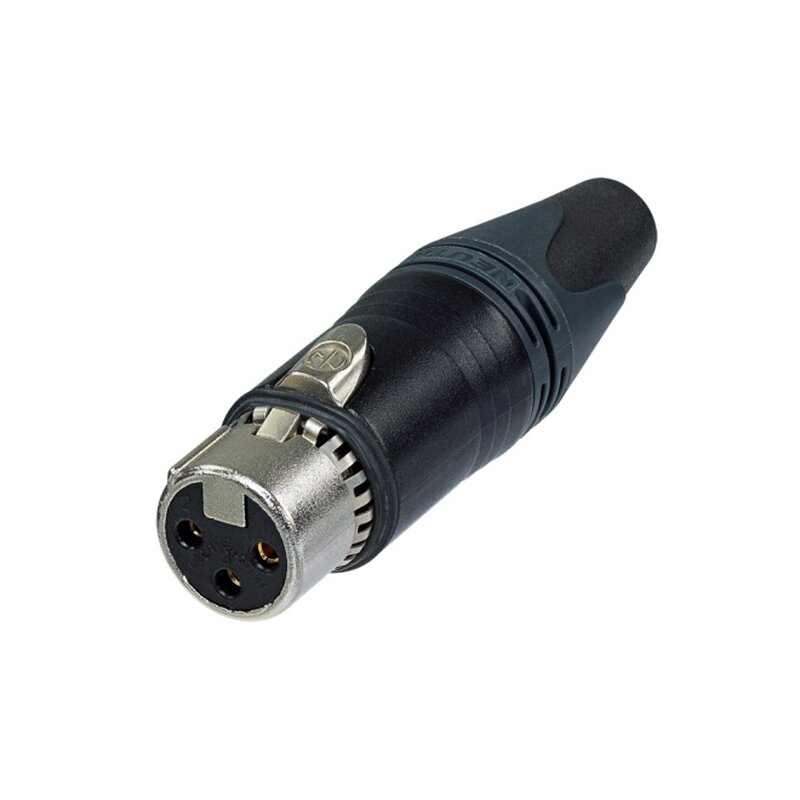

Neutrik NC3FXX-EMC-B XLR Kabelsteckverbinder

Artikelnummer: NC3FXX-EMC-B-DON

Kategorie: Neutrik


12,89 €

inkl. 19% USt., zzgl. Versand

Lieferung in 50 Tagen ab Bestellung

Lieferzeit: 52 - 53 Werktage



3-polige EMC-XLR Kabelbuchse, schwarz

Die EMC-XLR Serie ist eine speziell konstruierte Version der XX Serie, die einen erhöhten Schutz gegen hochfrequente Störungen (Funk, Mobiltelefon,...) für kritische Applikationen, beispielsweise bei Live Auftritten oder Aufnahmen, gewährleistet. Die Konstruktion garantiert eine vollständige HF-Schirmung vom Kabel zum Steckergehäuse mittels eines 360° Schirmkontakts. Der Kondensator wirkt als-Hochpass Filter mit einer Grenzfrequenz im Bereich von 10 MHz.

Eine Ferritperle mit 24 Ohm bei 1 MHz zwischen Pin 1 und dem Kabelschirm sorgt für eine Unterdrückung von Elektromagnetischen Interferenzen.



Features & Benefits

  • 3 poliger male und female XLR Kabelstecker mit integrierter kapazitiver Schirm-Gehäuse-Verbindung
  • Niederinduktive Verbindung von Kabelschirm zum Gehäuse über grossflächige, kreisförmige Kapazität
  • 360° Schirmkontakt der Kabelbuchse garantiert bestmögliche Abschirmung sowie Gehäusekontakt
  • Unterdrückung von EMI durch Ferritperle zwischen Pin 1 und Kabelschirm
  • Keine Ground Loops, da keine Verbindung zwischen Niederfrequenzschirm und Erdung besteht
  • Robustes, langlebiges Zink Druckguss Gehäuse
  • Spannzangen Kabelzugentlastung für einen sicheren Halt bei jedem Kabel
  • Knickschutz mit Gummiabschluss schützt das Kabel am Steckerende
  • Markiert mit dem einzigartigen Hologramm - garantiert ein originales und echtes Neutrik Produkt



Produkt
Titel
NC3FXX-EMC-B
Verbindungstyp
XLR
Geschlecht
female
Elektrische Daten
Kapazität zwischen Kontakten
? 4 pF
Durchgangswiderstand
? 3 m?
Durchschlagsfestigkeit
1,5 kVdc
Isolationswiderstand
> 10 G? (initial)
Nennstrom pro Kontakt
5 A
Nennspannung
< 50 V
Mechanische Daten
Kabeldurchmesser
3.5 - 8.0 mm
Einsteckkraft
< 50 N
Aussteckkraft
< 20 N
Lebensdauer
> 1000 mating cycles
Leiterquerschnitt
max. 0.75 mm²
Leiterquerschnitt
max. 20 AWG
Anschlussart
Solder contacts
Verriegelung
Latch lock
Material
Knickschutz
Polyurethan
Kontaktbeschichtung
0.2 µm Au hard alloy over 2 µm Ni
Kontakte
Bronze (CuSn8)
Einsatz
Polyamide (PA 6.6 30 % GR)
Verriegelungselement
Zinc diecast (ZnAl4Cu1) / Ck 67 (spring)
Gehäuse
Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung
Black chromium
Zugentlastung
Polyacetal (POM)
Circumferential ground spring
Bronze (CuSn6), Ni plated
Umwelt
Entflammbarkeit
UL 94 HB
Normenkompatibilität
IEC 61076-2-103
Schutzklasse
IP 40
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-30 °C to +80 °C

Serie: EMC-XLR EMC
Gehäuse: Schwarz verchromt
