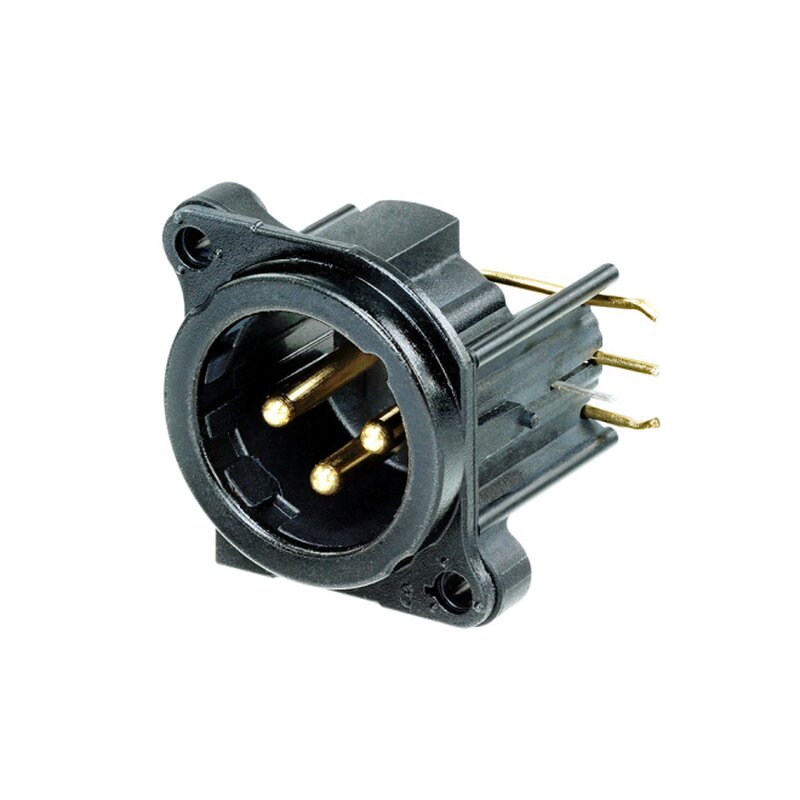

Neutrik NC3MBHR-B XLR Einbausteckverbinder
3 poliger Chassisstecker mit schwarzverchromtem Metallflansch, Erdung: Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel, Stahl Verriegelungselement, rechtsseitige Leiterplattenmontage
Die B Serie ist der A Serie sehr ähnlich. Der Unterschied besteht in einem Metallring an der Frontseite, zur besten Masseverbindung zur Frontplatte. Der Rundum Massekontakt stellt einen Schirm gegen EMI Störungen dar. UL recognized component.
Features & Benefits
- Kleinster XLR Einbaustecker, höchste Packdichte
- Metallring für einen rundum Massekontakt für beste EMI und HF Schirmung
- Gehäuse Entflammbarkeit UL94V-0
Produkt
Titel
NC3MBHR-B
Verbindungstyp
XLR
Geschlecht
male
Elektrische Daten
Kapazität zwischen Kontakten
? 4 pF
Durchgangswiderstand
? 6 m?
Durchschlagsfestigkeit
1,5 kVdc
Isolationswiderstand
> 10 G? (initial)
Nennstrom pro Kontakt
6 A
Nennspannung
< 50 V
Erdungsoptionen
Separate ground contact connected to mating connector shell and front panel, no connection to Pin 1
Mechanische Daten
Einsteckkraft
? 20 N
Aussteckkraft
? 20 N
Lebensdauer
> 1000 mating cycles
Anschlussart
Laterial right PCB mount
Verriegelung
Latch lock
Einbaurichtung
Rear mounting
Gehäuseform
B
Mounting
B-Screw
Material
Kontakte
Brass (CuZn35Pb2)
Einsatz
Polyamide (PA 6.6 30 % GR)
Verriegelungselement
Steel Ck67
Ring
Zinc diecast (ZnAl4Cu1)
Flange
Black Metal
Umwelt
Zulassungen
UL
Entflammbarkeit
UL 94 V-0
Normenkompatibilität
IEC 61076-2-103
Schutzklasse
IP 40
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-30 °C to +80 °C
