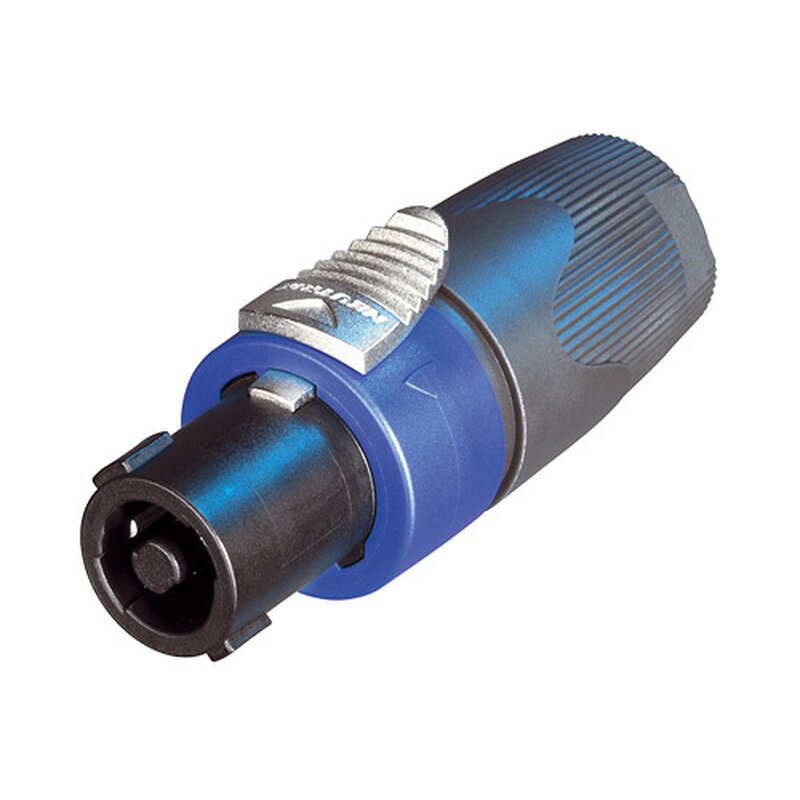

Neutrik NL4FX speakON Kabelsteckverbinder SPX Serie
4 polige Kabelbuchse, Spannzangen-Zugentlastung, dunkelgraue Spannhülse
Der Industrie Standard für Lautsprecherverbindungen bietet extrem robuste und verlässliche Kabelsteckverbinder mit einem zuverlässigen Verriegelungssystem. Sie verfügen über solide Kontakte mit Schraubanschlüssen für Litzenkabel die ebenso als Lötanschluss verwendet werden können.
Features & Benefits
- Nennstrom 40 A
- 50 A Audiosignal, bei 50 % Einschaltdauer
- Nur 3 Einzelteile und dadurch einfach zu montieren
- Äusserst robuste glasfaserverstärkte Materialien - langlebig und verlässlich
- Exaktes, sehr präzises Dreh-Verriegelungssystem "Quick Lock"
- Verbesserte Bedienung der Verriegelungsklinke
- Einteilige Zugentlastung, Spannzange für 7 bis 14.5 mm Kabeldurchmesser
- Farbige Varianten verfügbar zur Codierung
- 3D Markenschutz
Produkt
Titel
NL4FX
Verbindungstyp
speakON
Geschlecht
female
Elektrische Daten
Durchgangswiderstand
< 2 m? (after lifetime)
Durchschlagsfestigkeit
4 kVdc (peak)
Isolationswiderstand
> 1 G? (after dampheat)
Nennstrom pro Kontakt
40 A rms continuous
Nennstrom pro Kontakt
50 A audiosignal, duty cycle 50 %
Nennspannung
250 V (Insulation)
Attention
speakON is NOT to be used as an AC mains or power supply connector!
Mechanische Daten
Kabeldurchmesser
7 - 14.5 mm
Kabel Zugentlastung
? 220 N (subject to cable O.D. and material)
Lebensdauer
> 5000 mating cycles
Leiterquerschnitt
4 mm² / 6 mm² (screw type terminals/soldering)
Leiterquerschnitt
12 AWG / 10 AWG
Anschlussart
screw type terminals or soldering
Verriegelung
Quick Lock (latch)
Material
Kontaktbeschichtung
4 µm Ag
Kontakte
Brass (CuZn39Pb3)
Einsatz
PBTP 20 % GR
Verriegelungselement
Zinc diecast (ZnAl4Cu1)
Gehäuse
PBTP 20 % GR
Zugentlastung
Polyacetal (POM)
Umwelt
Entflammbarkeit
UL 94 HB
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-30 °C to +80 °C
| Serie: | speakON Kabelsteckverbinder |
