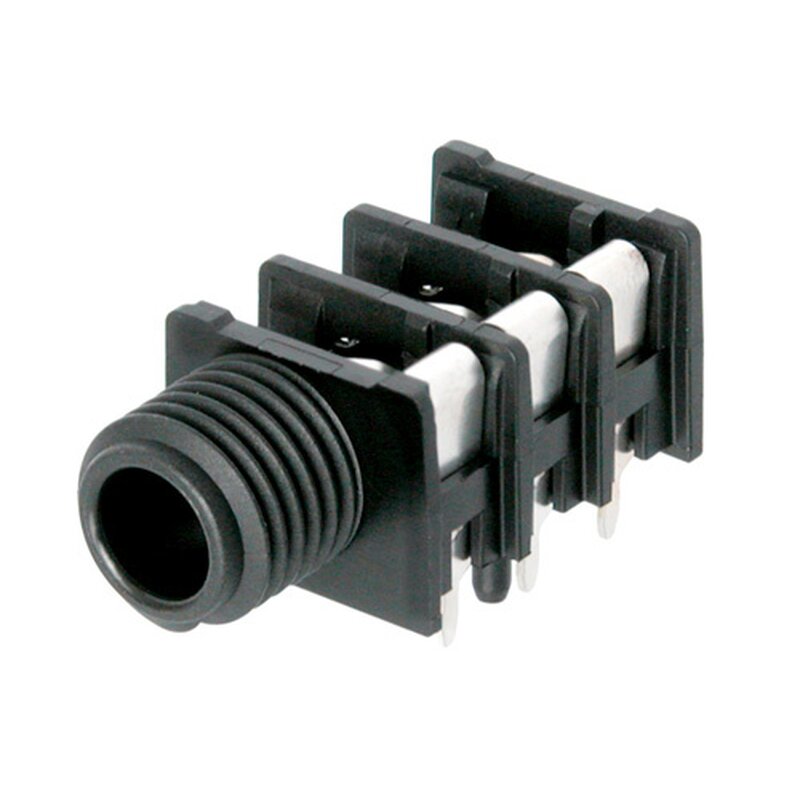

Neutrik NRJ3HF-1 Klinkenbuchsen Slim Serie
6.35 mm Stereo Klinkenbuchse, ohne Schaltkontakt, Vollgewindeschraubanschluss, Sleeve Kontakt/Frontplatten-Verbindung
Die Klinkenbuchsen zur horizontalen Leiterplattenmontage bieten eine hohe Montagedichte von 15.88 mm zwischen den Steckerzentren. Montagemutter muss separat bestellt werden.
Features & Benefits
- Hohe Packdichte
- Eine Rückhaltefeder verspricht einen optimalen Halt für den eingesteckten Klinkenstecker und verhindert Verbindungsunterbrüche
- Montagemuttern sind in verschiedenen Varianten verfügbar
Produkt
Titel
NRJ3HF-1
Verbindungstyp
Jack
Geschlecht
female
Elektrische Daten
Durchgangswiderstand
< 10 m?
Durchschlagsfestigkeit
1 kVdc
Isolationswiderstand
? 1 G? @ 500 V dc
Nennstrom pro Kontakt
3 A
Mechanische Daten
Einsteckkraft
< 30 N
Aussteckkraft
> 10 N
Lebensdauer
> 10000 mating cycles
Frontplattenstärke
< 3 mm
Anschlussart
Horizontal PCB mount
Verriegelung
Retention spring
Einbaurichtung
Rear mounting
Gehäuseform
11.2 mm
Material
Abdeckkappe/Mutter/Unterlagsscheibe
PA 6.6 15% GR
Kontaktbeschichtung
2 µm Ag
Kontakte
Bronze (CuSn6)
Gehäuse
Polyamide (PA 6.6 15 % GR)
Umwelt
Normenkompatibilität
EIA RS 453, IEC 60603-11
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-25 °C to +70 °C
| Serie: | Klinkenbuchsen Slim |
