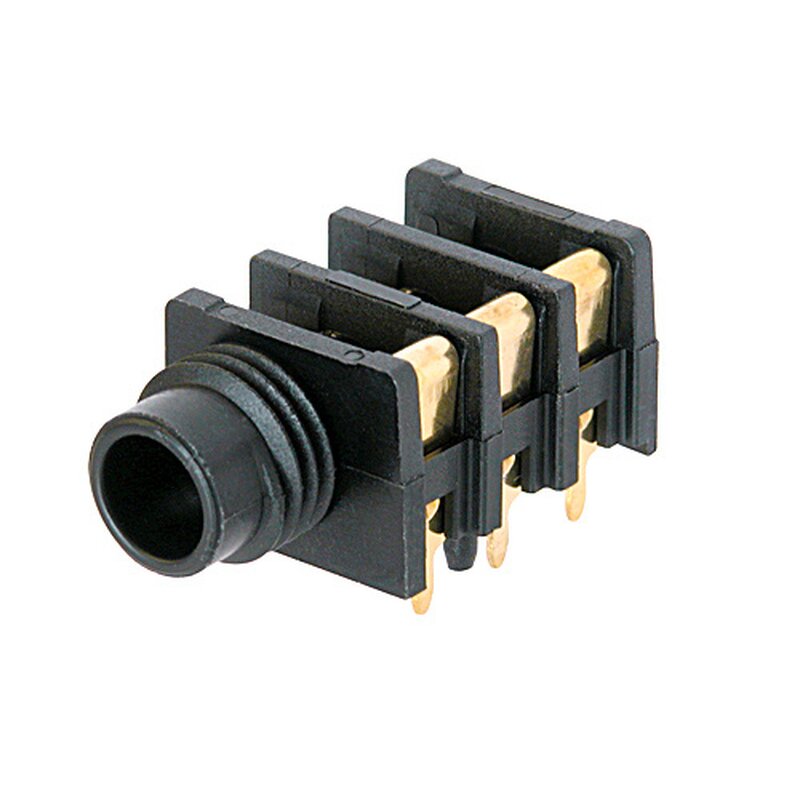

Neutrik NRJ6HH-AU Klinkenbuchsen Slim Serie
6.35 mm Stereo Klinkenbuchsen, schaltbar, mit abgesetztem Schraubanschluss, vergoldete Kontakte
Die Klinkenbuchsen zur horizontalen Leiterplattenmontage bieten eine hohe Montagedichte von 15.88 mm zwischen den Steckerzentren. Montagemutter muss separat bestellt werden.
Features & Benefits
- Hohe Packdichte
- Eine Rückhaltefeder verspricht einen optimalen Halt für den eingesteckten Klinkenstecker und verhindert Verbindungsunterbrüche
- Montagemuttern sind in verschiedenen Varianten verfügbar
Produkt
Titel
NRJ6HH-AU
Verbindungstyp
Jack
Geschlecht
female
Elektrische Daten
Durchgangswiderstand
< 10 m?
Durchgangswiderstand
< 10 m?
Durchschlagsfestigkeit
1 kVdc
Isolationswiderstand
? 1 G? @ 500 V dc
Nennstrom pro Kontakt
3 A
Nennstrom pro Kontakt
0,50 A @ 50 V (Switch contact)
Schaltkontakte
3
Mechanische Daten
Einsteckkraft
< 30 N
Aussteckkraft
> 10 N
Lebensdauer
> 10000 mating cycles
Frontplattenstärke
< 1 mm
Anschlussart
Horizontal PCB mount
Verriegelung
Retention spring
Einbaurichtung
Rear mounting
Gehäuseform
11.2 mm
Material
Abdeckkappe/Mutter/Unterlagsscheibe
PA 6.6 15% GR
Kontaktbeschichtung
0.2 µm Au
Kontakte
Bronze (CuSn6)
Gehäuse
Polyamide (PA 6.6 15 % GR)
Ring Nut
Brass (Ni plated)
Umwelt
Normenkompatibilität
EIA RS 453, IEC 60603-11
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-25 °C to +70 °C
| Serie: | Klinkenbuchsen Slim |
