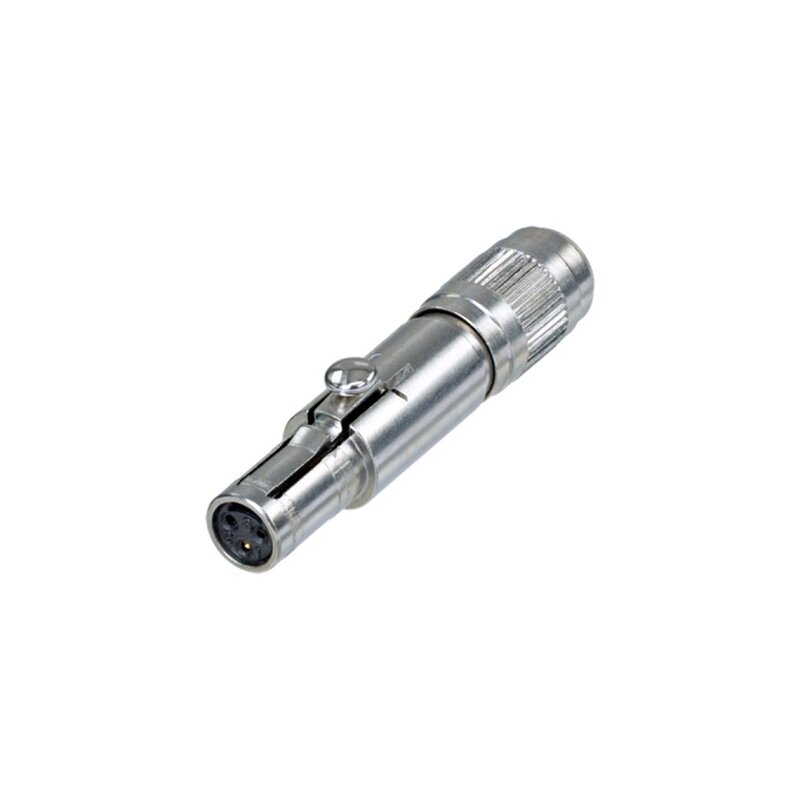

Neutrik NSC3F nanoCON
3-polige Kabelbuchse mit Spannzangen-Zugentlastung und Lötanschlüssen
Der nanoCON ist der kleinste verriegelbare 3-polige Steckverbinder der Welt. Er bietet ein robustes Metallgehäuse, eine Verriegelung aus Metall, vergoldete Kontakte und eine exzellente Kabelzugentlastung.
Features & Benefits
- Kleinster verriegelbarer multipol Rundsteckverbinder der Welt
- Robustes Metallgehäuse mit vergoldeten Kontakten
- Verlässlich und vielseitig einsetzbar beispielsweise für medizinische Anlagen, Regelungstechnik, Sensoren, Audio Anwendungen wie zum Beispiel Miniatur- und Drahtlosmikrophone und portable Mischpulte
- Voreilender Kontakt 1
Produkt
Titel
NSC3F
Verbindungstyp
nanoCON
Geschlecht
female
Elektrische Daten
Durchgangswiderstand
? 12 m?
Durchschlagsfestigkeit
1 kVdc
Isolationswiderstand
> 1 G? (after damp heat test IEC 68-2-30)
Nennstrom pro Kontakt
2 A
Nennspannung
< 50 V
Mechanische Daten
Kabeldurchmesser
max. 3.4 mm
Kabel Zugentlastung
> 20 N
Einsteckkraft
< 15 N
Lebensdauer
500 mating cycles
Leiterquerschnitt
0.2 mm² / 0.14 mm² (solid / stranded wire)
Leiterquerschnitt
24 AWG / 26 AWG
Verriegelung
Latch lock
Material
Kontaktbeschichtung
0.5 µm Au
Kontakte
Brass (CuZn35Pb2)
Einsatz
PETP
Gehäuse
CuSn4Pb4Zn4
Zugentlastung
Polyacetal (POM)
Umwelt
Temperaturbereich
-30 °C to +80 °C
| Serie: | nanoCON |
