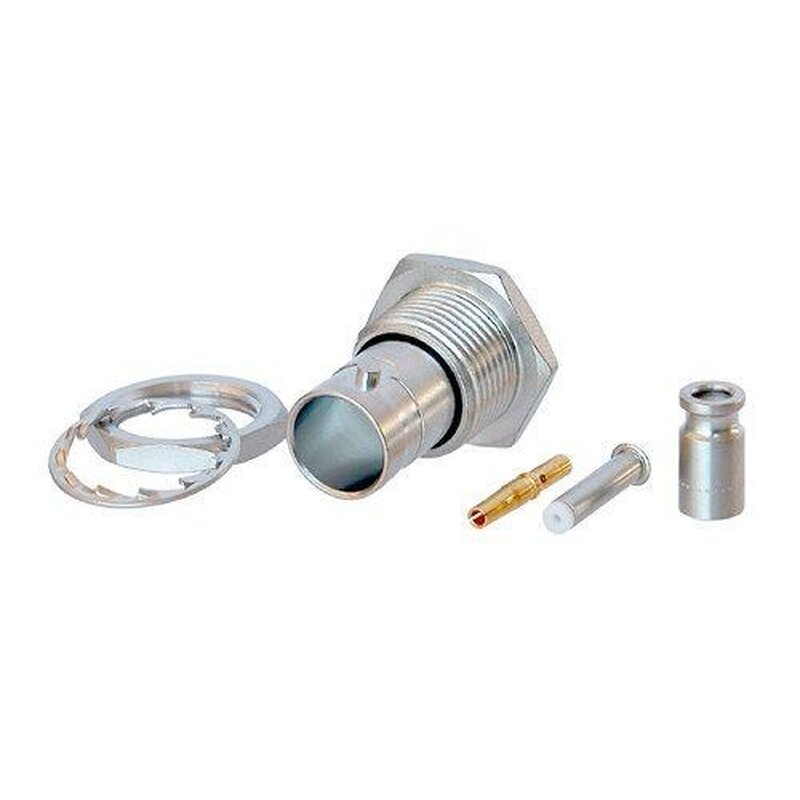

Neutrik NBTB75INN5 Kabelbuchse Panel Version

Artikelnummer: NBTB75INN5-DON

Kategorie: Neutrik


11,67 €

inkl. 19% USt., zzgl. Versand

Lieferung in 50 Tagen ab Bestellung

Lieferzeit: 52 - 53 Werktage



BNC Kabelbuchse zur Panel-Montage, isoliert

Neutriks 75 ? BNC Kabelbuchsen zur Panel-Montage bieten ausgezeichnete Rückflussdämpfungswerte und sind daher bestens für serielle und digitale (HD) Videosignale geeignet. Der gefräste Messingkörper gewährleistet eine über lange Zeit extrem robuste und nicht abnützende Verbindung.

Passende Kabel:
Draka 0.41/1.9 AF, Draka 753-1104, Draka 755-1101, Draka 755-1103, Extron BNC 5 HR(P) (Bulk)

Crimp Grösse:
Pin: 1.6 mm (square)
Schirm: 4.53 mm (hex)



Features & Benefits

  • Vergoldeter Innenkontakt
  • Exakte 75 ? Impedanz, ideal für HD Signale (geringste Rückflussdämpfung)
  • Isolierte Panel Montage (verhindert mögliche Erdungsprobleme und Einflüsse durch andere Verbindungen, die über dasselbe Panel geleitet werden)
Produkt
Titel
NBTB75INN5
Verbindungstyp
BNC 75 ?
Geschlecht
female
Elektrische Daten
Durchgangswiderstand
? 3 m? (inner)
Durchgangswiderstand
? 2 m? (outer)
Durchschlagsfestigkeit
0,75 kVdc
Impedanz
75 ?
Isolationswiderstand
> 5 G?
Nennspannung
<50 V
VSWR
?1.050/>32 dB up to 1 GHz
?1.065/>30 dB up to 2 GHz
?1.100/>26 dB up to 3 Ghz
Mechanische Daten
Kabeldurchmesser
4.0 - 7.7 mm
Kabel Zugentlastung
> 30 N (Center)
Crimp size
4,53 Hex crimp (shield) acc. IEC 60803 (die designation C)
Crimp size (pin)
1,6 Square crimp (pin) acc. IEC 60803 (die designation 2)
Einsteckkraft
< 25 N
Lebensdauer
> 1000 mating cycles
Verriegelung
Bayonett
Cable anchoring
Jacket crimping
Material
Kontakte
Brass (CuZn35Pb2), 0.2 µm AuCo (Center contact)
Einsatz
PTFE
Gehäuse
Brass (CuZn39Pb3)
Gehäusebeschichtung
Optalloy®
Umwelt
Temperaturbereich
-30 °C to +85 °C
Contact crimpability
Complies with IEC 60803 and IEC 60352-2

Serie: BTB
